合宙的价值从哪里来？从更能满足客户的需求里来——1618行业通用小尺寸4G-Cat.1模组，全新推出LCC封装Air780EX系列！

1

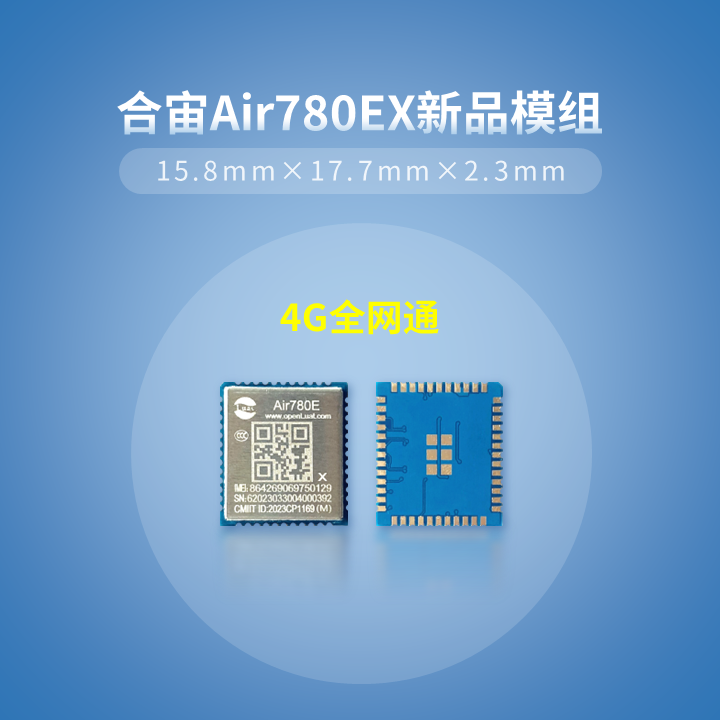

合宙Air780EX新品简介

Air780EX是合宙基于移芯EC618平台设计，全新推出的的4G-Cat.1全网通无线通信模组，秉承Air780E系列小尺寸、低功耗、联网快等特色，可满足IoT行业多样化应用需求。

Air780EX模组特性

支持频段

LTE-TDD：B34/B38/B39/B40/B41

LTE-FDD：B1/B3/B5/B8

IO电平：固定1.8V

低功耗：休眠功耗低至600uA

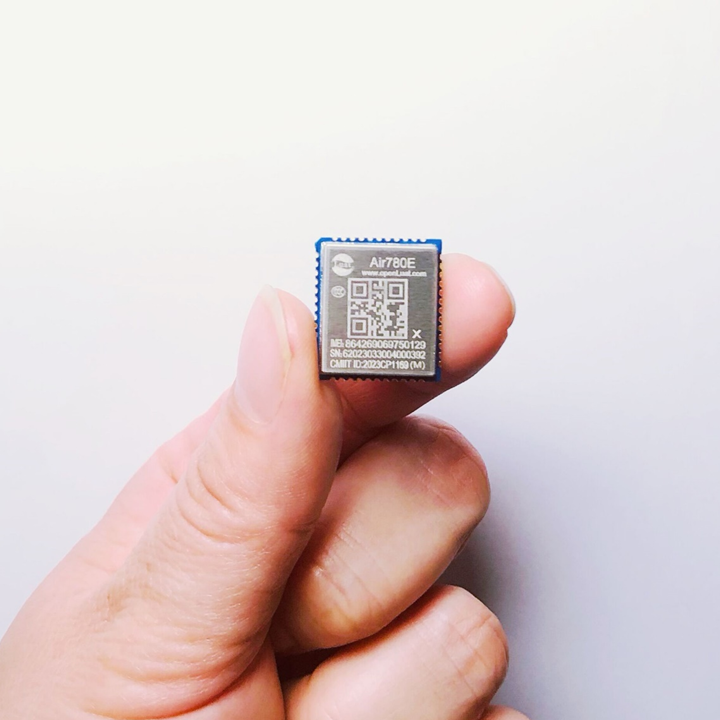

小尺寸：行业通用1618小尺寸

接口：

1个USB 2.0高速接口（最高达 480Mbps）；

1个NETLIGHT接口；

1路数字I2S接口，支持外置Codec；

3个UART接口；

PWRKEY（低电平有效）；

2路ADC接口。

LCC封装

采用LCC封装，54个SMT焊盘管脚，方便手焊。

Air780EX/Air780E封装差异

Air780EX采用LCC邮票孔封装便于手焊

Air780E采用LGA封装

二者外圈主要管脚兼容

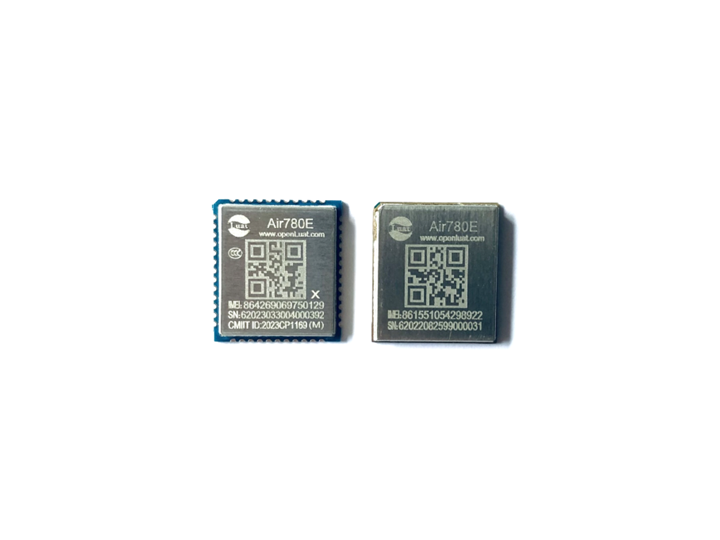

-正面实拍对比 -

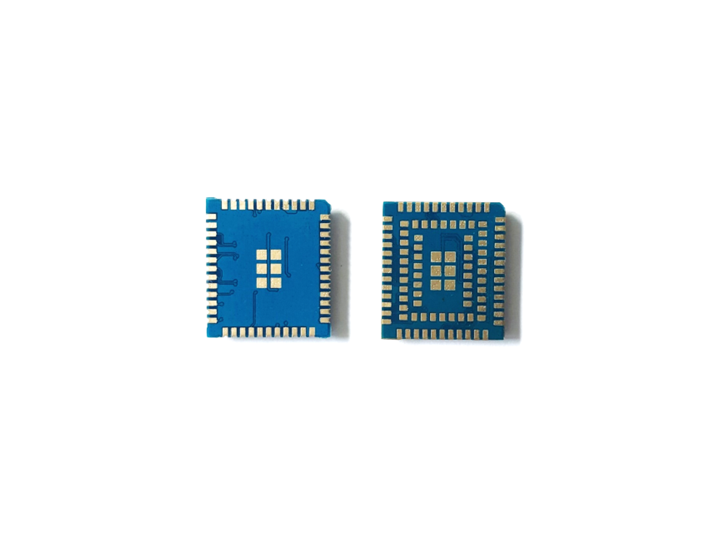

-反面实拍对比-

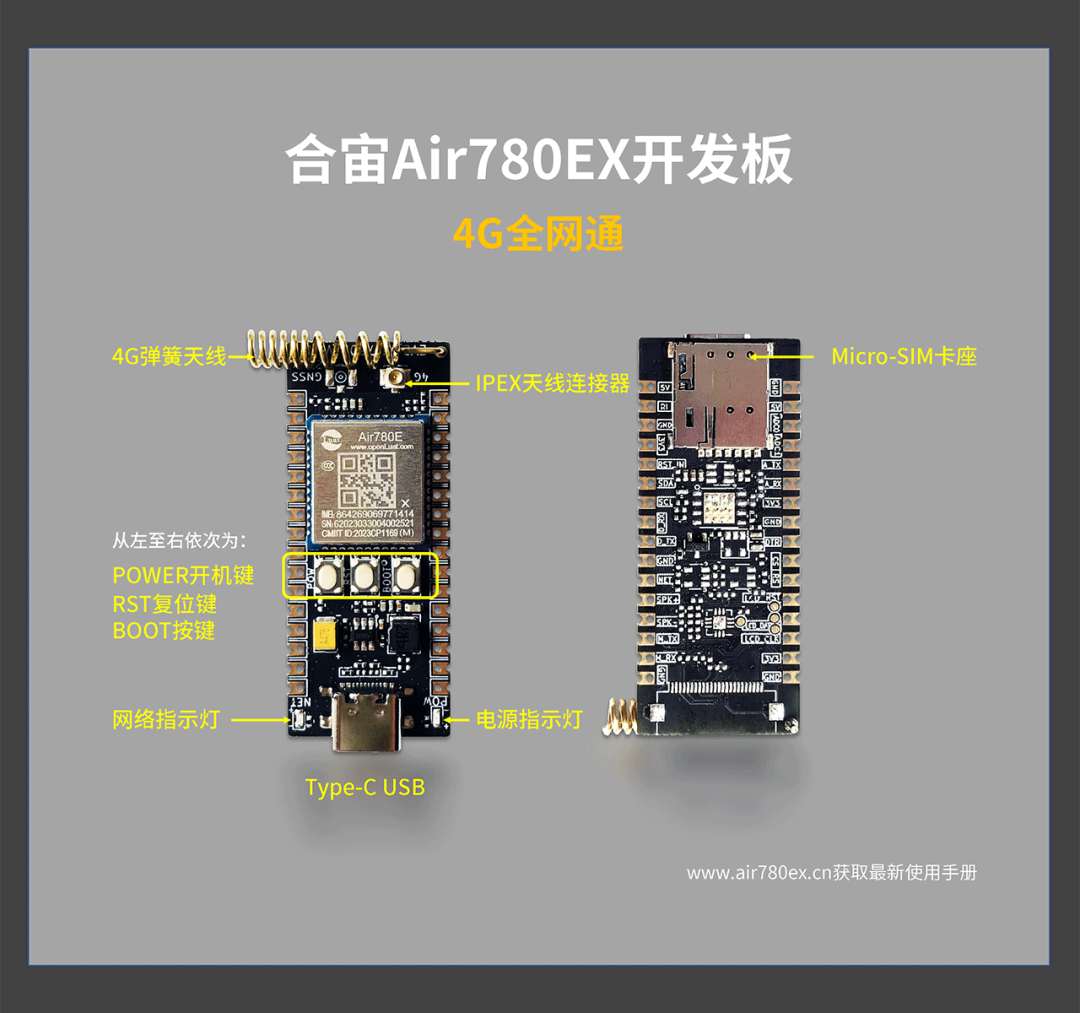

目前同期推出配套EVB-Air780EX开发板，工程师朋友可便捷地对Air780EX模组进行性能评估、功能调试及相关软件开发。

开发板主要特性

一代IPEX天线连接器（选配）

自带4G弹簧天线

一个下载/调试串口，两个通用串口

IO电平固定1.8V

支持USB 5V直接供电

自弹式Micro SIM卡座

1个电源LED指示灯，1个网络指示灯

标准2.54mm邮票孔，兼容排针

3个按键：开机键、下载模式键、复位键

2路ADC输入

1路I2C接口

开发资料汇总

可通过www.air780ex.cn，获取Air780EX模组规格书、硬件手册、原理图/PCB封装、参考设计，以及开发板使用手册等最新开发资料。
