为了满足从医疗器械到电子产品制造等众多行业的需求，可能需要建立高度精密和准确定位微孔的大量致密区域。由于存在损坏和钻头偏离的风险，较小的直径会使机械钻孔过程变得更为困难。由于精密的激光束聚焦等于或小于所需的孔径，激光钻孔克服了上述问题。此外，它是一个非接触式过程，因此可防止任何损坏。激光钻孔面临诸多挑战，其中包括控制从入口到出口的锥形形状以实现高深宽比。这取决于光束穿过材料表面时的焦点控制，并且随着表面变厚而变得更加困难。可能还需要钻数千个孔以满足更小直径的需求，因此要求更小的激光光斑尺寸。其他因素包括光束整形和激光波长的精心选择，以及确保运动系统可以在大面积上实现准确放置和孔精度。

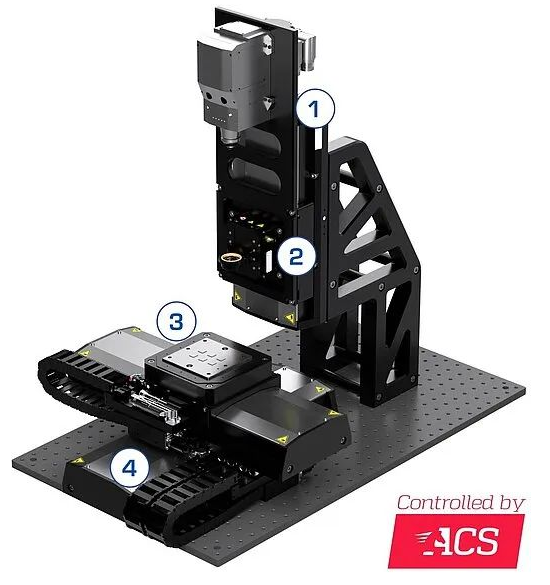

该运动解决方案的主要特点
·高精度特征形状
·增高的孔密度
·精密的锥度控制
·一致、清洁且快速的钻孔过程
·高处理能力
·易于激光集成
·Z轴 – 可靠的激光高度控制
·高精度滚珠丝杠线性平台带有伺服电机和制动闸，可在高负载下安全可靠地运行
·绝对编码器可避免碰撞
·坚固的工业IP65连接器，用于柔性电缆出口
·侧面密封和硬盖可防止颗粒进入
·

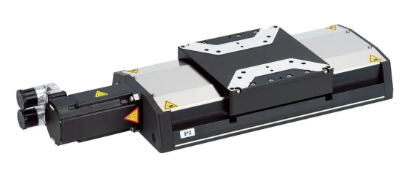

V-817高负载线性平台
Z轴 – 激光聚焦可实现锥度和横截面控制
·音圈直接驱动电机，可实现无摩擦运行和高扫描频率
·快速步进和稳定
·集成线性编码器，可实现准确的位置反馈
·可调节的重力补偿，确保安全运行
·灵活的安装选配件，易于集成
V-308音圈PIFOC聚焦驱动器
XY轴 – 精密定位工件
·基于压电陶瓷的XY扫描仪，可实现高动态和纳米级精密定位
·并联运动设计，可实现X和Y方向的相同动态性
·零游隙柔性铰链导向带来高导向精度
·具有长期稳定性的亚纳米级分辨率
·快速毫秒级稳定时间
·纳米级高跟踪精度
·
P-527多轴压电陶瓷扫描仪
XY轴 – 在长行程内定位工件
·高动态无铁芯线性电机，可实现快速精密的轮廓加工
·参考边缘可简化机器中的对准
·吹扫空气用连接器、侧面密封和硬盖可防止颗粒进入
·绝对编码器可避免参考并确保运行期间的安全性
V-817高负载线性平台
·灵活轻松的自动化控制
·EtherCAT运动控制和驱动模块提供开放式网络连接
·通过EtherCAT生成外形或触发预定义钻孔外形
·通过EtherCAT或模拟功率输出进行激光脉冲控制
激光控制接口
·伺服控制可实现快速步进和稳定以及干扰抑制
ServoBoost™
·能够添加快速压电控制以改善遗留系统的性能

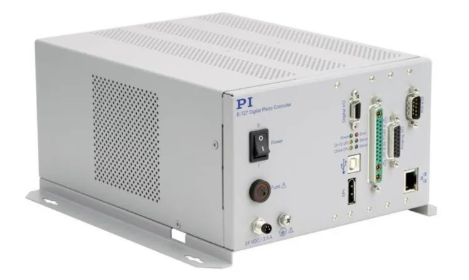

E-727数字压电控制器
